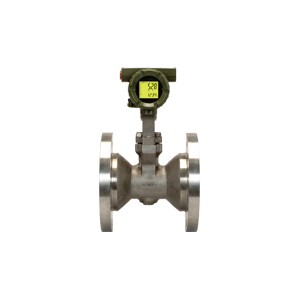

| 标准型 | 多变量型 | 缩径型 | |
| 型号 | DY涡街流量计 | 选项代码: /MV | 选项代码: /R1， /R2 |
| 测量流体 | 液体、气体、蒸汽（避免多相流和粘性流体） | ||
| 公称通径 |
15mm ∼ 300mm （400mm: 特殊订货） |
25mm ∼ 200mm | 25mm ∼ 200mm |
| 精度 |
液体: 读数的±1.0%（20000≤Re≤1000） 液体: 读数的±0.75%（D×1000≤Re） |
液体: 读数的±1.0% （20000≤Re≤1000） |
|
|
气体、蒸汽: 读数的±1.0%（流速小于35m/s） 气体、蒸汽: 读数的±1.5%（流速35m/s～80m/s） |
|||
| 输出信号 | 双重输出（可同时获得模拟和晶体管接点输出信号） | ||
| 流体温度范围 |
-29℃∼260℃（一般型） -196℃∼100℃（低温型: 选购） -29℃∼450℃（高温型: 选购） |
||
| 工况压力范围 | -0.1MPa （-1kg/cm²）~法兰额定值 | ||
| 环境温度 |
-29~85℃（一体型/无显示器） -29~80℃（一体型/带显示器） -29~85℃（分离型传感器） -40~85℃（分离型转换器/无显示器） -30~80℃（分离型转换器/带显示器） |
||
| 环境湿度 | 5～100%RH（不结露） | ||
| 安装 |
一体型和分离型传感器: 法兰安装或通过与管道相邻的法兰进行夹持安装 分离型转换器: 2-inch管安装 JIS10/20/40、ANSI150/300/600/900， JPI150/300/600， DIN PN10/16/25/40 |
||
| 电气连接 | JIS G1/2内螺纹，ANSI 1/2NPT内螺纹，ISO M20×1.5内螺纹 | ||
| 电气规格 |
JIS隔爆型，FM防爆型/本安型 ATEX （CENELEC隔爆型/本安型/IEC type n） CSA防爆型/本安型: 双密封 SAA隔爆型/本安型 |
||
| 材质 |
壳体: SCS14A铸造不锈钢（equivalent to SUS316，CF8M） 涡街发生体: 双相不锈钢（可选: 防腐型） 密封垫圈: SUS316不锈钢表面涂覆特氟龙涂层 转换器外壳: 铝合金 |
||
| 应用标准 |
*符合EMC标准: EN61326-1 Class A，Table 2 （工业应用场合），EN61326-2-3 EN55011 Class A Group 1 *压力仪表指示: 注明机身标识号0038 H模件 |
||
| DY□□□ | （口径015-300mm）涡街流量计 | |||||||
| 输出信号 | -D | 4-20MA，脉冲，BRAIN通讯 | ||||||
| -E | 4-20MA，脉冲，HART通讯 | |||||||
| -N | 分离型传感器 | |||||||
| 壳体材质 | A | SCS14A（JIS铸件，相当SUS316） | ||||||
| B | CF8M（ANSI铸件，相当SUS316） | |||||||
| X | 其它（注1） | |||||||
| 发生体材质 | L | DCS1（相当SUS329JI） | ||||||
| X | 其它（注1） | |||||||
|
管道连接 RF：凸法兰 RJ：环接型 |
AJ1 | JIS 10K夹持型 | ||||||
| AJ2 | JIS 20K夹持型 | |||||||
| AJ4 | JIS 40K夹持型 | |||||||
| AA1 | ANSI 150夹持型 | |||||||
| AA2 | ANIS 300夹持型 | |||||||
| AD3 | DIN PN25夹持型 | |||||||
| AD4 | DIN PN40夹持型 | |||||||
| SS3 | GB 2.5 MPA夹持型 | |||||||
| SS4 | GB 4.0 MPA夹持型 | |||||||
| BJ1 | JIS 10K法兰型（RF） | |||||||
| BJ2 | JIS 20K法兰型（RF） | |||||||
| BJ4 | JIS 40K法兰型（RF） | |||||||
| BA1 | ANSI 150法兰型（RF） | |||||||
| BA2 | ANSI 300法兰型（RF） | |||||||
| BA4 | ANSI 600法兰型（RJ） | |||||||
| CA4 | ANSI 600法兰型（RJ） | |||||||
| CA5 | ANSI 900法兰型（RJ） | |||||||
| BD3 | DIN PN25法兰型（RF） | |||||||
| BD4 | DIN PN40法兰型（RF） | |||||||
| SR3 | DIN PN25法兰型（RF） | |||||||
| SR4 | DIN PN40法兰型（RF） | |||||||
| SR5 | DIN PN63法兰型（RF） | |||||||
| SR6 | DIN PN100法兰型（RF） | |||||||
| 电气接线口 | -0 | JIS G1/2内螺纹 | ||||||
| -2 | ANSI 1/2NPT内螺纹 | |||||||
| -4 | M20*1.5内螺纹 | |||||||
| 显示器 | D | 带显示器 | ||||||
| N | 无显示器，分离型传感器 | |||||||
| 选用规格 | /□□□ | 附加规格 | ||||||
如：DY050-DALBA1-2D
|
DY系列涡街流量计转换器：
|
涡街流量计信号电缆；
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
