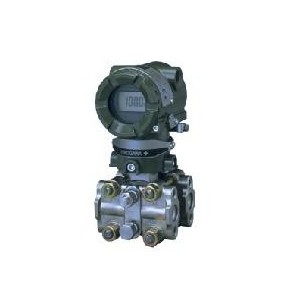

EJA120A微差压变送器

微差压变送器详细资料：特性 - 卓越的性能和稳定性 EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将

用途 :

特点 :

详细信息

微差压变送器详细资料：

特性

-	卓越的性能和稳定性
	EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。

-	小型轻量设计
	由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。

-	现场总线通信能力
	现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。 EJA系列提供两种现场总线模式，FOUNDATION™现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。

规格

		EJA120A微差压变送器
		E膜盒
测量范围		-1~1kPa(-4~4inH2O)
测量量程		0.1~1kPa(0.4~4inH2O)
精度		±0.2%
防护等级		IP67，NEMA 4X，和JIS C0920防浸型
防爆规格		FM，CENELEC ATEX，CSA，IECEx
输出信号		4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信
电源		BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
环境温度		-25~80℃(-13~176℉)
过程温度		-25~80℃(-13~176℉)
最大工作压力		50kPa (7.25psi)
安装		2-inch管安装
接液部件材质	膜盒	SUS316L(膜片: 哈氏合金C-276)
	容室法兰	SUS316
外壳		铝合金或SUS316不锈钢(可选)

选型表

基本规格代码：EJA120A-DES5A-92NN

第1项：输出信号

-D	4-20mA DC/带数字通讯（BRAIN协议）
-E	4-20mA DC/带数字通讯（HART协议）
-F	FF现场总线通讯

第2项：测量量程（膜盒）

0.1-1KPa

第3项：接液件材质

S	JIS SCS14A JIS SUS316L JIS SUS316

第4项：过程接口

0	无过程接头（Rc1/4内螺纹在容室法兰上）
1	Rc1/4内螺纹过程接头
2	Rc1/2内螺纹过程接头
3	1/4NPT内螺纹过程接头
4	1/2NPT内螺纹过程接头
5	无过程接头（1/4NPT内螺纹在容室法兰上）

第5项：螺栓和螺母材质

A	JIS SCM435 50KPa
B	JIS SUS630 50KPa
C	JIS SUH660 50KPa

第6项：安装方式

-2	垂直配管连接，右边高压，上部安装过程接头
-3	垂直配管连接，右边高压，下部安装过程接头
-6	垂直配管连接，左边高压，上部安装过程接头
-7	垂直配管连接，左边高压，下部安装过程接头
-8	水平配管连接，右边高压
-9	水平配管连接，左边高压

第7项：电气接口

0	G1/2内螺纹，一个电气接口
2	1/2NPT内螺纹，二个电气接口，无盲塞
3	Pg13.5内螺纹，二个电气接口，无盲塞
4	M20内螺纹，二个电气接口，无盲塞
5	G1/2内螺纹，二个电气接口，一个盲塞
7	1/2NPT内螺纹，二个电气接口，一个盲塞
8	Pg13.5内螺纹，二个电气接口，一个盲塞
9	M20内螺纹，二个电气接口，一个盲塞

第8项：内藏显示表

D	数字显示表
E	数字显示表带测量范围设置钮
N	无

第9项：安装托架

A	JIS SECC 2”管安装（平托形）
B	JIS SSUS304 2”管安装（平托形）
C	JIS SECC 2”管安装（L形）
D	JIS SSUS304 2”管安装（L形）
N	无

三、附加功能

第1项：隔爆型、本安型

不指定
NF1	NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT
FF1	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
FF15	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
KF1	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
KF5	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
CF1	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
CF15	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
NS1	NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT
FS1	FM 本安许可本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G
KS1	CENELEC(KEMA)本安许可：EEx ia Ⅱ CT4
CS1	CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4
FU1	包含FF1和FS1
KU1	包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4
CU1	包含CF1和CS1
SU1	SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67
KS5	CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4

第2项：隔爆密封接头

不指定
G71	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)
G72	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)
G81	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)
G82	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)

第3项：涂漆：颜色变化或涂漆变化

不指定
P1	颜色变化只适用于变送器壳体蒙塞尔标志编码：N1.5，黑色
P2	颜色变化只适用于变送器壳体蒙塞尔标志编码：7.5BG4/1.5绿色
P7	颜色变化只适用于变送器壳体金属银色
X1	涂漆变化环氧树脂烤

第4项：避雷保护器

不指定
A	变送器电源电压：10.5-32V DC(本安型：10.5-30V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次

第5项：禁油处理或禁水、禁油处理

不指定
K1	脱脂洗净处理
K2	脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃
K5	脱脂洗净并干燥处理
K6	脱脂洗净并干燥处理膜盒充灌氟油，使用温度-20-80℃

第6项：校正单位

不指定
D1	P校正（Psi单位）
D3	bar校正（bar单位）
D4	M校正（kgf/cm2)

第7项：SUS630螺母的密封处理

不指定
Y	紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶）

第8项：长排气塞

不指定
U	总长：112mm(标准型：32mm)

第9项：快速应答

不指定
F1	刷新时间：≤0.125秒应答时间（含最小阻尼时间常数）：最长0.3-0.5秒（L膜盒0.6秒）

第10项：PID/LM功能

不指定
LC1	PID控制功能，Link Master功能

第11项:CPU异常时输出设定为低侧或NAMUK NE43

不指定
C1	低侧：≤-5%（3.2mA DC)
C2	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下
C3	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上

第12项：高精度

不指定
HAC	精度：±0.1%

第13项：不锈钢放大器外壳

不指定
E1	放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M）

第14项：镀金膜片

不指定
A1	密封膜片镀金

第15项：组态

不指定
R1	用户组态软件

第16项：容室法兰选项

不指定
N1	不带排气排液塞
N2	N1及不带过程接头，容室法兰两侧加工DIN 19213 7/16 inch×20内螺纹（安装螺纹），后侧带盲塞
N3	N1，N2容室法兰、膜片、本体和盲塞的配件制造

第17项：不锈钢位号牌

不指定
N4	JIS SUS304 不锈钢位号牌固定在变送器上

第18项：配件制造证明

不指定
M01	容室法兰
M11	容室法兰、过程接头

第19项：压力测试漏压测试证明

不指定
T04	E膜盒测试压力：50KPa 测试流体：氮气滞留时间10分钟
