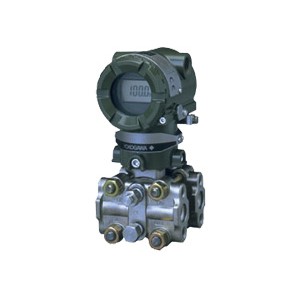

EJA430A压力变送器

​- 卓越的性能和稳定性 EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为

用途 :
特点 :
-  卓越的性能和稳定性
  EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。

-  小型轻量设计
  由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。

-  现场总线通信能力
  现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。
EJA系列提供两种现场总线模式，FOUNDATION™现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。





规格





  EJA430A压力变送器
A膜盒 B膜盒
测量范围 -0.1~3MPa
(-15~430psi)		 -0.1~14MPa
(-15~2000psi)
测量量程 0.03~3MPa
(4.3~430psi)		 0.14~14MPa
(20~2000psi)
精度 ±0.065% ±0.065%
防护等级 IP67，NEMA 4X，和JIS C0920防浸型
防爆规格 FM，CENELEC ATEX，CSA，IECEx
输出信号 4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信
电源 BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
环境温度 -40~85℃ (-40~185℉) (普通型)
-30~80℃ (-22~176℉) (内藏指示器)
过程温度 -40~120℃ (-40~248℉) (普通型)
最大过压 4.5MPa (645psig) 21MPa (3000psig)
安装 2-inch管安装
接液部件材质 膜盒 SUS316L(膜片: 哈氏合金C-276)，
哈氏合金C-276，钽材，蒙乃尔
容室法兰 SUS316，哈氏合金C-276，蒙乃尔
外壳 铝合金或SUS316不锈钢(可选)

选型表





二、产品选型一览表

基本规格代码：EJA430A-DAS5A-92NN

第1项：输出信号
-D 4-20mA DC/带数字通讯（BRAIN协议）
-E 4-20mA DC/带数字通讯（HART协议）
-F FF现场总线通讯
第2项：测量量程（膜盒）
A 0.03-3MPa
B 0.14-14MPa
第3项：接液件材质
S JIS SCS14A JIS SUS316L JIS SUS316
H JIS SCS14A 哈氏合金C-276 JIS SUS316
M JIS SCS14A 蒙乃尔 JIS SUS316
T JIS SCS14A 钽 JIS SUS316
A 哈氏合金C-276 哈氏合金C-276 哈氏合金C-276
D 哈氏合金C-276 钽 哈氏合金C-276
B 蒙乃尔 蒙乃尔 蒙乃尔
第4项：过程接口
0 无过程接头（RC1/4内螺纹在容室法兰上）
1 RC1/4内螺纹过程接头
2 RC1/2内螺纹过程接头
3 1/4NPT内螺纹过程接头
4 1/2NPT内螺纹过程接头
5 无过程接头（1/4NPT内螺纹在容室法兰上）
第5项：螺栓和螺母材质
A JIS SCM435 3MPa 14MPa
B JIS SUS630 3MPa 14MPa
C JIS SUH660 3MPa 14MPa
第6项：安装方式
-2 垂直配管连接，右边高压，上部安装过程接头
-3 垂直配管连接，右边高压，下部安装过程接头
-6 垂直配管连接，左边高压，上部安装过程接头
-7 垂直配管连接，左边高压，下部安装过程接头
-8 水平配管连接，右边高压
-9 水平配管连接，左边高压
第7项：电气接口
0 G1/2内螺纹一个电气接口
2 1/2NPT内螺纹二个电气接口，无盲塞
3 Pg13.5内螺纹二个电气接口，无盲塞
4 M20内螺纹二个电气接口，无盲塞
5 G1/2内螺纹二个电气接口，盲塞一个
7 1/2NPT内螺纹二个电气接口，盲塞一个
8 Pg13.5内螺纹二个电气接口，盲塞一个
9 M20内螺纹二个电气接口，盲塞一个
第8项：内藏显示表
D 数字显示表
E 数字显示表带测量范围设置钮
N 无
第9项：安装托架
A JIS SECC 2"管安装（平托型）
B JIS SUS304 2"管安装（平托型）
C JIS SECC 2"管安装（L型）
D JIS SUS304 2"管安装（L型）
N 无



三、附加功能

第1项：隔爆型、本安型
不指定
NF1 NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT
FF1 FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
FF15 FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
KF1 CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
KF5 CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
CF1 CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
CF15 CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
NS1 NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT
FS1 FM 本安许可 本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G
KS1 CENELEC(KEMA)本安许可：EEx ia Ⅱ CT4
CS1 CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4
FU1 包含FF1和FS1
KU1 包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4
CU1 包含CF1和CS1
SU1 SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67
KS5 CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4
第2项：隔爆密封接头
不指定
G71 连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个）
G72 连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个）
G81 连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个）
G82 连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个）
第3项：涂漆：颜色变化或涂漆变化
不指定
P1 颜色变化 只适用于变送器壳体 蒙塞尔标志编码：N1.5，黑色
P2 颜色变化 只适用于变送器壳体 蒙塞尔标志编码：7.5BG4/1.5绿色
P7 颜色变化 只适用于变送器壳体 金属银色
X1 涂漆变化 环氧树烤漆
第4项：避雷保护器
不指定
A 变送器电源电压：10.5-32V DC(本安型：10.5-30V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次
第5项：禁油处理或禁水、禁油处理
不指定
K1 脱脂洗净处理
K2 脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃
K5 脱脂洗净并干燥处理
K6 脱脂洗净并干燥处理膜盒充灌氟油，使用温度-20-80℃
第6项：校正单位
不指定
D1 P校正（Psi单位）
D3 bar校正（bar单位）
D4 M校正（kgf/cm2）
第7项：SUS630螺母的密封处理
不指定
Y 紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶）
第8项：长排气塞
不指定
U 总长：112mm(标准型：32mm)
第9项：NAMUK NE43 (1)
不指定
C3 (NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上
第10项：NAMUK NE43 (2)
不指定
C2 (NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下
第11项：CPU异常时输出设定为低侧
不指定
C1 低侧：≤-5%（3.2mA DC)
第12项：不锈钢放大器外壳
不指定
E1 放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M）
第13项：快速应答
不指定
F1 刷新时间：≤0.125秒 应答时间（含最小阻尼时间常数）：最长0.3秒
第14项：PID/LM功能
不指定
LC1 PID控制功能，Link Master功能
第15项：组态
不指定
R1 用户组态软件
第16项：镀金膜片
不指定
A1 密封膜片镀金
第17项：容室法兰选项
不指定
N1 不带排气排液塞
N2 N1及不带过程接头，容室法兰两侧加工DIN 19213 7/16 inch×20内螺纹（安装螺纹），后侧带盲塞
N3 N1，N2容室法兰、膜片、本体和盲塞的配件制造认证
第18项：不锈钢位号牌
不指定
N4 JIS SUS304 不锈钢位号牌固定在变送器上
第19项：配件制造证明
不指定
M01 容室法兰
M11 容室法兰、过程接头
第20项：压力测试 漏压测试证明
不指定
T03 A膜盒 测试压力：3MPa测试流体氮气 滞留时间10分钟
T02 B膜盒 测试压力：14MPa 测试流体：氮气滞留时间10分钟
